格雷母线原理
格雷母线 生产厂家 武汉知仁测控

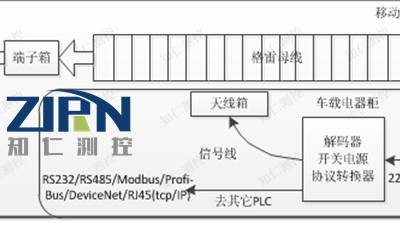

数据通信单元工作原理是在格雷母线中增加两对感应环线用于数据通信，通过电磁耦合在发信机和收信机之间传送信息，格雷母线，信息使用频率键控(FSK)方式调制，使用相干解调，格雷母线原理，标准通信速率4800bps或9600bps，通信误码率：10-7。数据通信单元包括发信机、天线箱、收信机、感应环线等部分。
格雷母线位置检测有两种检测地址，即大地址和小地址。
l 大地址
通过格雷母线G0、G1…等地址线直接解析出的地址叫做“大地址”。
l 小地址
在大地址的基础上，对大地址进行细分获得高精密小地址。
小地址检测方法是在格雷母线中增加一对地址线L0，L0交叉间隔跟G0一样，只是错开半个步长，如上图所示，G0，Ｌ0两对线的交叉间距一致，格雷母线检测，均为200毫米，且错开100毫米，其中Ｒ线为标准信号线，不交叉。当移动站的天线箱线圈中通入交变电流时，格雷母线技术，地址线G0、L0产生的感应电动势
格雷母线 天车运用说明02
格雷母线 生产厂家 武汉知仁测控
大车轨道长度为75m，采两台垃圾抓斗起重机共用一条格雷母线， 通过两种频率区分，1#垃圾抓斗起重机使用39KHz，2#垃圾抓斗起重机使用47KHz，位置检测精度为5mm。
小车轨道长度为25m，每台垃圾抓斗起重机小车应用一条格雷母线。置检测精度为5mm。
采用格雷母线位置检测技术，对垃圾抓斗起重机工作区域进行数字化，这样便把吊车下方的矩形空间划分成若干个小矩形，即坐标空间。所以料坑垛位固定坐标保存在PLC中，可以实现垃圾抓斗起重机自动调度，达到全自动操作。
将料坑垛位，操作区域，投料点，检修台坐标保存在PLC中。垃圾抓斗起重机工作时，对大车、小车的位置动态实时检测。并据此完成垛位识别，实现操作区域防护、投料点定位，检修位置识别等功能。
另外将垃圾抓斗起重机大车位置传到相邻垃圾抓斗起重机PLC中，自动实现垃圾抓斗起重机防碰撞功能。
