系统构成

1)车载子系统：由电磁匹配器、车载电气柜（内含电磁发生器、开关电源等）。

2)地面子系统：由地面电气柜组成（内含数据解读器、开关电源、网关、等）。

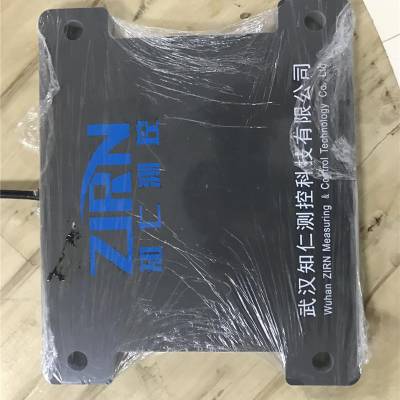

3)电磁诱导尺系统 ：由 电磁诱导尺 、CN箱、EN箱、普通电缆以及各种用于电磁诱导尺安装、固定、防护机构组成。

武汉知仁测控科技有限公司位于九省通衢的湖北武汉，是一家以移动搬运设备位置检测仪表为主导，以节能智能无人化控制为延伸的创新型企业；拥有电磁诱导尺位移检测设备，卸料车与天车无人智能化作业系统、大型料场堆取料机智能化作业系统，产品广泛运用于高耗能重工业企业的节能增效，智能制造与改造项目中。
线性磁性编码器 的操作类似于它们的旋转编码器 ，不同之处在于它们使用线性刻度尺(也称为带，因为它们通常具有背胶)和读取头。读取头可以采用霍尔效应或磁阻传感器，并在刻度尺上检测由磁码产生的信号以提供位置信息。对于线性磁编码器(电磁诱导尺），标尺上的每个位置代表-一个二进制字，ZR-EIR-100，指示读取头的线性位置。对于增量 版本，在秤上包括一个或多 个参考标记，以在断电后进行归位。线性磁尺可以提供很长的长度， -些制造商提供的长可达100米。

感应环线（电磁诱导尺）有两种铺设方式:对称方形和交叉形。相比较于对称方形感应环线（电磁诱导尺），交叉方式铺设的感应环线（电磁诱导尺）其相邻环路的感应电动势相反，提高了磁场的利用率。因此，在本系统中选用交叉形式铺设的感应环线（电磁诱导尺）。

感应无线速度位置检测系统有如下特点:

(1)非接触检测方式:采用非接触式检测的工作方式，避免了滑脱和磨损等故障，提高了系统的安全性;

(2)可进行连续位置检测:能够连续高精度地检测机车相对位置，检测精度达1cm，提高了机车控制系统自动化程度。

(3)抗干扰性强，可靠性高:采用交叉结构的感应环线（电磁诱导尺）一 定程度上抑制了周围杂波磁场的影响，提高了系统抗干扰能力;接收线圈距离感应环线（电磁诱导尺）30~300mm范围内均可正常工作，系统可靠性高。

(4) 适应性强;通过电磁耦合作用来进行移动机车测速和通信，不受隧道等环境条件的限制;能够在铁矿石场和磁浮列车现场等电磁复杂的环境条件下长期可靠工作，且耐酸碱等腐蚀，寿命较长。

(5)兼容性好:能够实现位置检测和数据通信的合用，降低了成本，且安装维护简单。基于感应环线（电磁诱导尺）的测速定位系统

由于具有上述系统特点，随着国内生产自动化水平的日益提高，其应用范围将会愈加广泛。

ZR-EIR-100-知仁测控(推荐商家)由武汉知仁测控科技有限公司提供。武汉知仁测控科技有限公司为客户提供“行车定位,无人行车,卸料车定位,堆取料机定位等”等业务，公司拥有“知仁测控”等品牌，专注于电工仪器仪表等行业。，在武汉东湖新技术开发区关山二路特1号国际企业中心5栋4层的名声不错。欢迎来电垂询，联系人：杨经理。
